产品特点

12. ZX-16GE-8GF是一款24端口的网管型二层工业级以太网交换机，该交换机支持CT-Ring环网冗余技术，该交换机提供24个网络接口，其中可提供16个10M/100M/1000M电口、8个100M/1000M光口；所有端口均支持自动协商、10/100Mbps全双工和半双工、自动MDI/MDIX、流量控制；通过Web管理提供诸如：CT-Ring、VLAN、Trunking、QoS、IGMP Snooping、Rate Control、Port Mirroring、静态MAC地址转发、SNMP、诊断工具、故障报警等系列高级管理功能。

    ZX-16GE-8GF工业级以太网交换机为机架式结构。设备带有网络、电源和其它参数状态指示LED, 可监控系统的正常运行。

    ZX-16GE-8GF工业级以太网交换机均使用工业级宽温范围设计，光模块和核心电路均采用进口元器件，稳定性高，光、电接口均符合国际标准。可在环境温度-40℃~+85℃、工作湿度0~95%（无冷凝）的状态下正常工作，具有防尘、防盐雾、防酸雾等性能，完全适用于工作条件更苛刻的野外环境。

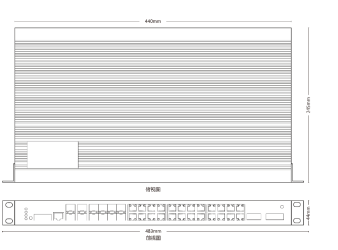

    产品尺寸:



    产品特点:




    ※ 支持CT-Ring环网冗余技术

    ※ 网络故障自愈时间＜5ms

    ※ 支持IGMP Snooping,GMRP和静态组播

    ※ 支持IEEE802.1Q VLAN、PVLAN设置

    ※ 支持IEEE802.1P QoS功能，支持WRR(加权循环队列)

    ※ 支持端口聚合，端口限速，广播风暴抑制

    ※ 支持支持CLI、TELNET、WEB等多种网络管理方式

    ※ 符合工业四级电磁兼容性要求

    ※ 无风扇、低功耗设计

    ※ 支持静态FDB，安全的MAC和端口绑定功能；

    ※ 支持网络带宽管理设置功能，合理限制端口带宽；

    ※ 满足严苛电气环境可靠工作要求

    ※ IP40等级防护，高强度金属外壳




    应用领域：

    ※ 高速公路监控/通信系统                            ※ 铁路电力工业控制系统

    ※ 城市智能交通监控/通信系统                        ※ 火力发电工业控制系统

    ※ 轨道交通监控/通信系统                            ※ 大型煤矿工业通信系统




    技术规格

    产       品		CT-IES-1020M-1G6E-4GF
    端口数量	电口	16个10M/100M/1000M BaseT(X)自适应RJ45接口
    	光纤接口	4个1000M/10G Base-FX，单/多模 SC/ST/FC/SFP 可选
    	复用接口
    	Console	1个
    传输距离	双绞线（TP）	100m
    	光纤（FX）	根据需要配置相应的光模块，100M/1000Mbps单模/多模 20Km/40Km/80Km可选
    组网方式	拓扑结构	星型、树型、链型、环型（相切环、相交环、耦合环等）
    交换能力	背板带宽	160Gbps
    	包转发率	95.23 Mpps
    	MAC地址表	16K
    	交换延迟	<10us
    产品特性	功能	GVRP、GMRP、DHCP、SNTP、RMON、LLDP(802.1ab)
    	标准	IEEE802.3/802.3u/802.3x，IEEE802.3ab
    	环网协议	支持MSTP、RSTP、STP，支持快速专有环网熟练协议CT-Ring，环网自愈时间小于20ms
    	VLAN	基于端口的VLAN、802.1q
    	优先级	802.1p. ToS和DSCP优先级控制
    	流量控制	端口限速和广播风暴抑制,IGMP Snooping(IGMP V1/V2/V3)多播过滤
    	端口镜像	Mirror端口镜像
    	链路聚合	LACP(802.3ad)，支持端口故障自动恢复
    	文件服务器	配置文件的上传和下载
    	MTBF	≥30 万小时
    电源要求	工作电压	非PoE：DC12-58V/AC100-240V 50-60HZ，PoE：DC48-58V
    	耗电功率	非PoE满载<36W，PoE满载<396W
    	过载保护	支持
    	反接保护	支持
    	冗余保护	支持
    环境条件	环境安全	防雷击+-4kv  防静电+-8kv  冲击电流1KA
    	工作温度	-40℃～+85℃
    	存储温度	-40℃～+90℃
    	相对湿度	0～95%(无冷凝结)
    	振动与冲击	IEC60068-2-6、IEC60068-2-27、IEC60970-2-2
    	电磁兼容	EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8、EN61000-4-11、EN55022
    机械结构	尺寸 D×W×H	440mm×240mm×48mm
    	安装方式	1U机架安装
    	防护等级	IP40
    	重量	2.6Kg
