产品特点

12. ZX-E-F是一款2端口的非网管型工业级光纤收发器，该系列收发器提供2个网络接口1个100M电口和1个100M光口；所有端口均支持自动协商、MDI/MDIX自适应RJ45端口。

    ZX-E-F系列工业级光纤收发器可提供导轨式或壁挂式结构、即插即用的设计使得安装简便易行, 无需进行现场调节。设备带有网络、电源和其它参数状态指示LED, 可监控系统的正常运行。

    ZX-E-F系列工业级光纤收发器均使用工业级宽温范围设计，光模块和核心电路均采用进口元器件，稳定性高，光、电接口均符合国际标准。可在环境温度-40℃~+85℃、工作湿度0~95%（无冷凝）的状态下正常工作，具有防尘、防盐雾、防酸雾等性能，完全适用于工作条件更苛刻的野外环境。

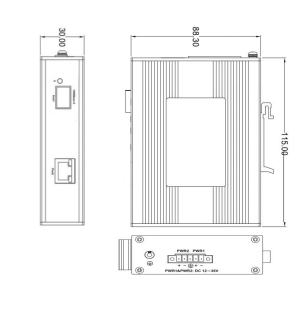

    尺寸图示:



    产品特点:




    ※ 10M/100M工业级光纤收发器

    ※ 支持IEEE802.3/802.3u/802.3x存储转发方式

    ※ 10/100M、半/全双工、MDI/MDI-X自适应

    ※ 符合工业四级电磁兼容性要求

    ※ 广播风暴抑制，无风扇、低功耗设计

    ※ DC9∽36V/AC24V三位端子电源输入，防反接功能

    ※ 满足宽温范围正常工作要求

    ※ 满足严苛电气环境可靠工作要求

    ※ 冗余双电源输入可选，具备高可靠性

    ※ IP40等级防护，高强度金属外壳、

    ※ DIN卡轨式安装或壁挂式安装




    应用领域：

    ※ 高速公路监控/通信系统

    ※ 城市智能交通监控/通信系统

    ※ 轨道交通监控/通信系统

    ※ 大型煤矿工业通信系统

    ※ 铁路电力工业控制系统

    ※ 火力发电工业控制系统

    ※ 国家电网工业通信系统

    技术规格:

    产 品		ZX-E-F
    端口数量	电口	1 个 10/100M BaseT(X)自适应 RJ45 接口
    	光纤接口	1 个 10/100M Base-FX，单/多模 SC/ST/FC/SFP 可选
    传输距离	双绞线（TP）	100m
    	光纤（FX）	配置相应光模块，100/1000Mbps 单模/多模 20Km/40Km/80Km 可选
    电源要求	工作电压	DC9-36V/AC24V/AC220V 可选
    	耗电功率	小于3W
    	保护功能	过载保护 反接保护 冗余保护
    工业特性	工作温度	-40℃～+85℃
    	存储/运输温度	-40℃～+90℃
    	相对湿度	0～95%(无冷凝结)
    	振动与冲击	IEC68-2-6、IEC68-2-27、IEC60970-2-2
    	电磁兼容	EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN55022
    	防护等级	IP40
    	安装方式	导轨安装、壁挂安装
    	尺寸（DxWxH）	115mm×88.3mm×30mm
    	重量	0.3kg
